  開機前請?jiān)敿?xì)閱讀操作說明!!

安全注意事項

 1.本儀器必須使用穩定的220V交流電源,儀器在安裝和使用過程中必須有良好的獨立接地!這樣做一是保證操作者的安全,二是屏蔽外界的強磁場干擾,以利于儀器更加穩定的工作。

2.此型號儀器需要連接高純載氣(99.999%氮?dú)饣驓鍤?/span>)及空氣發生器的情況下才能正常開機工作,否則會嚴重?fù)p壞儀器。

3.除本儀器的生產商以外,請不要自行拆裝儀器!如果用戶自行拆裝儀器,本公司將終止進行保修服務和相關的后續維修服務,其后果由用戶自行承擔。

  友情特別提示

尊敬的用戶:

          感謝您選擇了公司生產的頂空進樣器!為方便您盡早盡快地熟練操作本儀器,我們特隨機配備了內容詳實的操作手冊,從中您可以獲取有關產品介紹、使用方法、儀器性能以及安全注意事項等諸多方面的知識。

在第一次使用儀器之前,請務必仔細閱讀本操作手冊,并按本手冊對儀器進行操作和維護,這會有助于您更好的使用該產品,并且可以延長該儀器的使用壽命。

在編寫本手冊時,雖然我們本著科學和嚴謹?shù)膽B(tài)度進行了工作,并認為本手冊中所提供的信息是正確和可靠的。然而,智者千慮必有一失,本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤,請務必于百忙之中抽時間,盡快設法告知我們,并煩請監督我們迅速改正錯誤!本公司全體職員將不勝感激!

本公司保留對儀器使用功能進行改進的權力,如發現儀器在使用過程中其功能與操作手冊介紹的不一致,請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快,愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺!

當您對本公司儀器感到滿意時,請向您的朋友推薦!當您對本儀器有寶貴意見和建議時,請您一定要與我們聯系,本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持!

一、用途及應用范圍

頂空進樣器是一種氣相色譜分析的樣品前處理裝置,與其他的樣品預處理,如:溶劑萃取、熱解吸等方法比較,更簡單實用,工作效率更高,色譜分析結果重現性好等優點,是氣相色譜痕量分析的優選方法之一,它廣泛用于:

石油化工:  高聚物單體涂料等中的可揮發性有機物分析;

環境科學:  飲用水可揮發性鹵代烴和工業污水中有機有毒揮發物分析;

⑶衛生、防疫:醫療用品消毒熏蒸殘留分析;

食品行業:  色酒、醋、醬油的質量控制;包裝材料中乙醛等殘留量;浸出油中的6#溶劑殘留量分析等;

香料香精:  啤酒、茶葉中香味分析;

⑹藥品的質檢:藥品中有機殘留溶劑分析;

⑺法醫化學:  血和尿液中的乙醇、酮、醛的測定;

⑻其他:      如土壤中可揮發性有機物的測定等。

二、工作原理

型全自動頂空進樣器其原理是將待測樣品置于一密閉的容器中,通過加熱升溫使待測樣品中揮發性組分從樣品基體中揮發出來,在氣-液(或氣-固)兩相中達到平衡,直接抽取上部氣體進行色譜分析,從而檢測樣品中可揮發性組分的成分和含量。

三、主要功能

1. 可以自動運行最多20個樣品,無需人員值守;

2. 開機自檢,故障報警和提示,自動定位樣品盤;

3. 微機程序控制,主要功能有:

   ⑴ 方法參數設置、實時動畫顯示工作狀態、運行時間;

   ⑵ 樣品區、進樣閥和樣品傳輸管,三路均單獨加熱控溫;

   ⑶ 設定好分析程序,按下運行鍵自動完成整個樣品分析;

   ⑷ 具有多種擴展功能:動態頂空、吹掃捕集、低溫冷阱;

   ⑸ 可同步啟動GC、色譜數據處理工作站,也可用外來程序啟動本裝置;

4. 設有外加載氣調節系統,無需對于GC儀器進行任何改裝與變動,即可進行頂空進樣分析。也可選用原儀器載氣;

5. 通過時間編程,自動實現加壓、取樣、進樣、分析和分析后的反吹清洗等功能;

6. 采用壓力平衡進樣技術頂空進樣可得到窄的色譜峰形;

7. 樣品傳輸管和進樣閥有自動反吹功能,避免了不同樣品的交叉污染;

8. 為了配套進口氣相色譜儀使用起來更方便準確,本儀器使用的樣品進樣閥和關鍵元器件均為進口件,還配有針對各種進口儀器的專用接口,連接方便;

9. 對于活性物質分析可選配彈性石英管作為樣品傳送管;

10.可根據客戶要分析的樣品的濃度高低隨時調整進樣量;

11.進樣針頭更換方便,可連接國內外所有型號的GC進樣口。

12.儀器采用獨立空氣進行反吹清洗,大大節約了氮?dú)獾氖褂?/span>

四、技術指標

1. 樣品區溫度控制范圍:      室溫220℃,以增量1℃任設;

2. 樣品傳送管線溫度控制范圍:室溫220℃,以增量1℃任設;

3. 閥進樣系統溫度控制范圍:   室溫—220℃,以增量1℃任設;

4. 溫度控制精度: <±0.1℃;

5. 溫度控制梯度: <±0.1℃;

6. 進樣加壓范圍: 0~0.4Mpa(連續可調);

7. 頂空瓶工位:   20個;

8. 重復性:       RSD≤2.5%(200PPm水中乙醇);

9. 頂空瓶規格:   可選配20ml、10ml;

10.反吹清洗流量: 0~400ml/min(連續可調);

11.儀器有效尺寸: 450×360×510mm;

12.儀器的重量:   約25 kg;

 、成套性

1. 全自動頂空進樣器                           1臺

2. 備件(含備件清單)                         1套

3. 全自動頂空進樣器安裝使用說明書             1份

4. 出廠合格證書                               1份

、開箱驗收和安裝要求

1. 開箱驗收

儀器開箱后,首先根據成套性和備件清單檢查是否齊全,并檢查儀器表面有無機械損傷,如發現問題應及時和儀器制造廠商聯系解決。

2. 安裝要求

  2.1環境溫度:10℃~35℃;

  2.2相對濕度:<85%;

  2.3供電電源:AC(220±22)V,頻率(50±0.5)HZ

  2.4周圍無易燃易爆及腐蝕性氣體,無強烈機械振動、電磁干擾以及因空氣對流造成的溫度急劇變化;

  2.5儀器機殼必須與實驗室地線良好接觸等。

七、儀器的組成

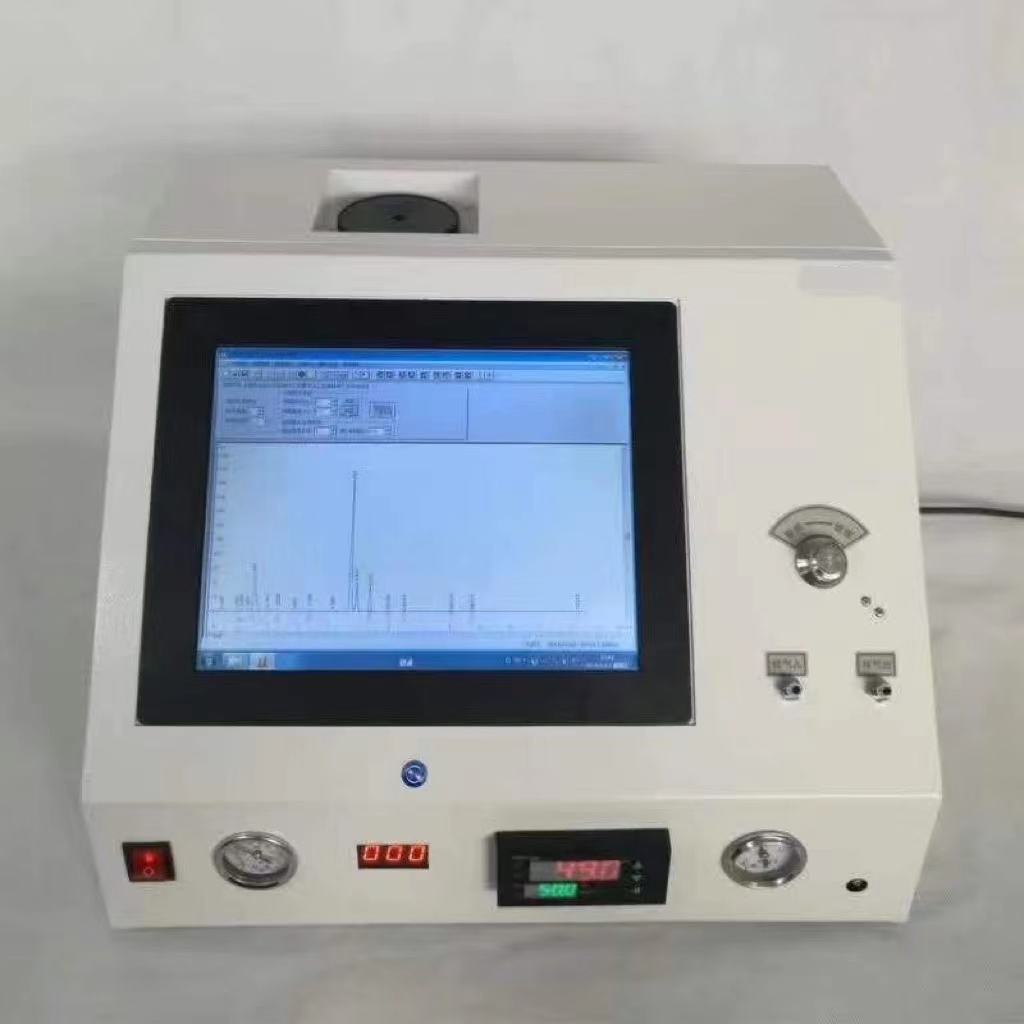

  前面板結構示

1儀器前面板示意圖



1——顯示屏幕

7寸彩色觸摸屏顯示當前功能參數的設定值和實時狀態顯示;

2——壓力表:指示色譜儀的柱前壓 ;

3——壓力表:指示當前加壓氣的壓力值 ;

4——穩壓閥:用于本裝置提供GC載氣時的壓力調節;

5——穩壓閥:用于調節取樣加壓氣的壓力。

 后面板局部示意圖

2儀器后面板示意圖



1——電源:AC(220±22)V供電插座(含電源開關和保險絲及備用保險絲);

2——遙控:紅、黃為同步信號輸出(頂空進樣器進樣時同時啟動其他的設備);

         藍、綠為外部聯動啟動頂空進樣器信號輸入;

3——載氣入口:用所配GC的載氣,作為載氣時的載氣進氣口;

4——空氣入口:頂空進樣器工作(反吹)氣入口。

 頂空進樣器氣路系統工作原理簡圖

    4 操作設置

1. 狀態顯示

開機后,屏幕顯示見上圖

1——樣品編號:左邊數值顯示運行樣品位,右邊數值顯示設置總樣品位;

2——當前動作:實時動畫監控跟蹤每個樣品的運行狀態;

3——運行時間:顯示每個樣品運行時間;

4——溫度控制:顯示設定和實際測量溫度

  2.功能說明

共有4個按鍵,分別為:

四個功能鍵:復位、快進、運行、停止

5——運行:按下此鍵,程序?qū)⒏鶕?jù)設置參數運行

6——停止:按下此鍵,程序?qū)⑼V惯\(yùn)行

7——復位:按下此鍵,程序?qū)悠繁P和各電機調至復位狀態/

8——快進:按下此鍵,程序?qū)⒖爝M(jìn)至下一個樣品工作位

   5  分析設置

 3、參數設置

   可根據實際分析要求對樣品數量、加熱時間、分析時間、樣品溫度、六通閥溫度、管線溫度進行設定,設定完畢點底部中間“保存鍵”

 九、儀器安裝及操作

1. 儀器安裝

開箱后,將儀器擺放到GC的旁邊(靠近汽化室的一邊),把供給GC載氣的氣路加三通分出一路供給頂空進樣器(接N2入口),堵住載氣入口;連接儀器電源線(220VAC)及儀器同步啟動信號線,紅黃為輸出,藍綠為輸入。

2. 儀器操作

  2.1啟動氣相色譜儀到正常的工作狀態;

  2.2啟動頂空進樣器進入工作狀態;

  2.3把頂空進樣器的樣品傳送管線的針頭插入GC的進樣口中,記下GC的柱前壓力,然后適當調低GC的載氣后,再調節頂空進樣器的載氣壓力至GC所需載氣壓力,然后再關掉GC的載氣;

  2.4調節加壓氣的穩壓閥(左側),使其壓力大于頂空進樣器的載氣壓力(右側),通常加壓壓力比載氣壓力0.02Mpa左右;若使用GC的載氣為頂空進樣器提供進樣載氣,請與廠家聯系;

  2.5設置參數

“設置”按鍵,進入設置頁面,此時顯示為如圖5所示,選定一項參數,點編輯鍵設定參數,

2.6把待分析的樣品瓶放入樣品工位后,按下運行鍵,儀器將按照設置的參數自動依次完成20個樣品的加熱平衡(每個樣品平衡時間10min)和進樣、反吹的過程;進樣的同時頂空進樣器會給氣相色譜和色譜工作站發送啟動信號,從而起到同步作用;進樣結束后儀器會發出蜂鳴聲提示。

  2.7實驗結束后關電關氣。

 十、故障現象與排除方法

故障現象

可能原因

排除方法

控制器不工作

電源沒有接通

檢查是否連接電源

保險絲斷

更換

樣品區不升溫

溫度設定錯誤

重新設定

鉑電阻開路

檢修或更換

加熱棒壞

更換

電磁閥不工作

無電源供給

檢修

切換閥壞

更換

無峰或峰小

程序設定不對

重新設置程序

切換閥不工作

檢修或更換

進樣系統漏氣

檢漏或重新安裝

樣品瓶密封不好

更換

針頭堵

更換

沒有清洗管路

進樣前要清洗管路

 十一、制造商的保證

 在用戶遵守保管和使用規則的條件下,從制造廠發貨之日起12個月內產品因制造質量不良而發生損壞或不能正常工作時,制造廠無償為用戶修理或更換。

自動頂空進樣器備件清單

序號



規

單位

數量



1

頂空瓶

20ml

個

100



2

頂空瓶蓋

20mm

個

100



3

壓蓋鉗

20mm

1



4

三通接頭

M8×1

1



5

氣路軟管

Ф3

2



6

襯管

Ф1.6

6

不銹鋼

7

密封墊

1/8英寸

個

10



8

螺母

M8×1

個

6



9

保險絲

3A

個

2



10

電源線

10A

1



11

信號線



1



12

針頭

Ф0.7

2



13

針頭密封墊



個

6



14

管線固定器



個

1
