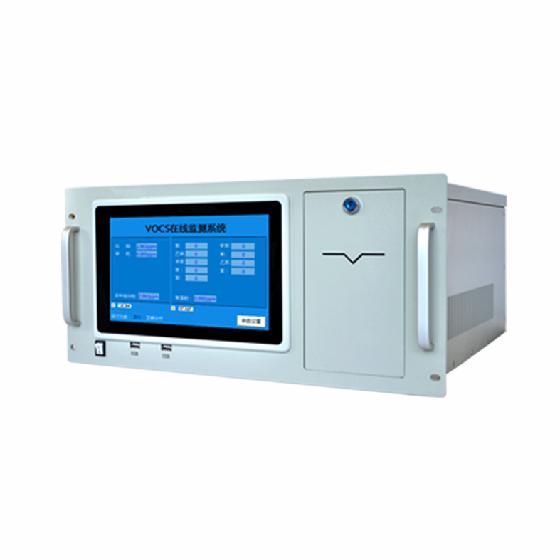

在線氣相色譜儀是針對目前環保行業對空氣質量檢測的要求，根據《HJ/T38-1999》標準，在實驗室非甲烷總烴色譜分析儀的基礎上，采用本公司氣體在線分析的技術，融合同行業的經驗生產的一款產品。本產品在具備各種性能指標要求的前提下，針對用戶的具體要求，做到實用性強，性價比高。
儀器原理
儀器采用專用色譜柱組合、中心切割加反吹技術和氫火焰離子化檢測器(FID)技術相結合進行甲烷、非甲烷總烴和苯系物的檢測。樣品全程保溫180℃經過濾采集到定量環后，切換進樣閥，在載氣的帶動下樣品分別進入色譜柱中分離。其中第一路總烴進入FID檢測器中檢測得到，第二路氧氣和甲烷從PQ色譜柱中分離，進入Q色譜柱中，切換閥位置后烴類被反吹，甲烷進入FID檢測器檢測得到。第三路樣品苯、甲苯、二甲苯、乙苯等經分析柱中分離后進入FID檢測器檢測.
儀器性能：
?采用高靈敏度FID檢測器。全程流路保溫180℃設計，無水汽凝結，避免部件腐蝕退化,適用于高溫/高濕/腐蝕性的工況;
?獨特的色譜柱切換和組合技術，模塊化放大系統儀器電路實行集成，模塊化設計，運行穩定;
?在實現全反控功能的基礎上，實時顯示各種數據譜圖。全自動十通閥在線實時進樣，專用色譜柱，分析速度快，25秒即出峰并保證樣品無殘留，分析量程寬（線性范圍做到107）;
?儀器具有開機自檢，斷電保護，自動重啟，自動點火、自動校正等各種功能;
?非甲烷總烴和苯、甲苯、二甲苯等組分同時在線檢測;數據處理系統可與各種中控系統的數據傳輸模塊對接，確保做到實時采樣，遠程控制，實時傳輸，實時出結果。免維護運行設計，真正意義上的在線分析。
應用領域
石油化工、印刷、噴涂等有組織有機廢氣排放在線監測、有機廢氣回收、治理前/后的在線監測。
技術參數：
項 目 指標參數
檢測范圍 甲烷、非甲烷總烴和總烴、苯、甲苯、乙苯、二甲苯
量 程 甲烷(0.1～10000)ppm;非甲烷總烴(0.05～10000)ppm; (0.1～ 10000)ppm可選)
檢測器 氫火焰離子化檢測器(FID)
檢出限 ≤0.1ppm(甲烷) 0.05ppm (非甲烷總烴)，≤0.1ppm(苯)
重復性 RSD≤3%(總烴/苯)
分析周期 非甲烷總烴<60s,苯< 6min
功率電源 <400W, 220V AC/50Hz
工作環境 溫度:(-10～50)℃, 濕度: (10%～90%) RH
氣源要求 載氣:高純氮?dú)?≥99.999%);燃燒氣:高純氫氣(≥99.999%)
助燃?xì)?nbsp; 零級空氣(烴類<10PPb)
輸 出 4～20mA、RS232/RS485、 以太網
尺 寸 19”標準機箱，5U
參考譜圖：
參考譜圖：
