（氫氣發生器、氮?dú)獍l(fā)生器、空氣發生器）的結構
1、操作簡單，只需啟動電源開關，即可產氣，輸出壓力穩定，流量由LED數碼顯示，更直觀醒目
2、日常維護只需補充蒸餾水，可連續使用
3、儲液、電解制氫、排氫一體化，池溫低，壽命長久 氮?dú)獍l(fā)生器（氫氣發生器氮?dú)獍l(fā)生器、空氣壓縮機）的結構
1、操作簡單，只需啟動電源開關，即可產氣，輸出壓力穩定，流量由LED數碼顯示，更直觀醒目
2、日常維護只需補充蒸餾水，可連續使用
3、儲液、電解制氫、排氫一體化，池溫低，壽命長久、空氣壓縮機）的結構
1、操作簡單，只需啟動電源開關，即可產氣，輸出壓力穩定，流量由LED數碼顯示，更直觀醒目
2、日常維護只需補充蒸餾水，可連續使用
3、儲液、電解制氫、排氫一體化，池溫低，壽命長久
♦ 氮?dú)獍l(fā)生器
氮?dú)獍l(fā)生器從制氮原理上來分有 中空纖維膜分離法、變壓吸附法、電化學分離法三種。
1）中空纖維膜分離法直接產生的氮?dú)饧兌纫话阍?9%左右，流量范圍為0-10升/min,
2）變壓吸附法直接產生的氮?dú)饬髁糠秶鼘?，純度一般?9%
2）變壓吸附法直接產生的氮?dú)饬髁糠秶鼘?，純度一般?9%
3）電化學分離法直接產生的氮?dú)饬髁吭?.3-0.5L/min,氧含量可以控制在幾個ppm，氣體露點根據吸附劑效能可以達到-55℃。
電化學分離法的氮?dú)鈦碜杂谠陔娊夥蛛x池,空氣中的雜質氣體經過電離池后,在電解液和貴金屬及電場作用下被分離。電離池內電解液主要為KOH或NaOH與蒸餾水配制而成，同時，電化學分離法制造氮?dú)膺€要求整個系統有完善的壓力控制，否則在突然斷電停機時，電解分離池內沒有電場的作用，空氣不能被分離，輸出將的是大量的空氣，如果不能及時的關閉氮?dú)廨敵?，大量的空氣直接進入色譜柱將造成色譜柱提前損壞。所以在氮?dú)廨敵鰵饴分性黾訑嚯姳Ｗo(hù)切換閥是必須的。
目前市場上的氮?dú)獍l(fā)生器一般都具有啟動后延時排空的功能，即氮?dú)獍l(fā)生器在剛剛開機的10分鐘內，由于氣體純度低及管路系統內有空氣，所以需要把輸出的氣體排空到大氣。排空氣體的流量控制，大多數廠家都采用在排空閥出口加固定氣阻，這種方法在排空的過程中，可以控制輸出的氣體流量，但是排空結束，氮?dú)馇袚Q到色譜氣路中時，由于輸出的氮?dú)庖芸煸谶B接的管路內建立壓力，所以會使氮?dú)獍l(fā)生器輸出流量很快增大，電解分離池在短時間內來不急分離空氣，從而使大量的沒有分離過的空氣直接進入色譜系統，造成色譜柱損壞或者脫氧管很快失效。有些廠家在排空口前增加針型閥來限流，這種方法會出現另外的問題，當?shù)獨庀到y(tǒng)從排空切換到正常供氣狀態時，由于色譜儀的柱頭壓力逐漸上升穩定后，針型閥的輸出流量會慢慢變小，如果要想得到正常的流量需要再次調節針型閥通徑，這樣會使穩定的高純度氮?dú)庀到y(tǒng)再次被污染，我們?cè)谕ㄟ^大量實驗，采用限流裝置解決了上述問題。
我公司現在推出的氮?dú)獍l(fā)生器采用了大容量的儲液桶（8L），有效的降低了工作時電解分離池的工作溫度，減小了輸出氣體的濕度，延長了電解分離池的壽命，同時也減少了用戶的日常維護工作量，也更好的解決了氮?dú)獍l(fā)生器的電解分離池堵塞和電解液返液等問題。
♦ 純氫發生器
目前市場上為氣相色譜配套的氫氣發生器按電解膜材料分主要有堿石棉膜、離子膜、鈀金屬膜三種。 堿石棉膜價格低廉、使用方便、便于維護；離子膜價格稍高、且目前國內此項技術不太成熟、同時離子膜對電解水質要求較高，水的電導率不高時會產生離子膜“中毒”現象，更換離子膜的費用也比較高。鈀管制氫價格高、以300ML/MIN的輸出量計算，價格大約若使用不當、會使鈀金屬表面氧化，造成電解率下降，影響正常的使用。
我公司現產的氫氣發生器為堿石棉膜方式，同時在氣路輸出系統具有氣液分離防返流裝置，有效的避免電解液進入輸出氣路造成管路污染的問題。我公司的GH-400、GH-600、GH-800、GH-1000等型號的氫氣發生器同時采用大容量的電解液儲液桶及夾板式電解池，該儲液桶是目前市面上其他廠家的10倍左右，有效的降低了電解池工作時的溫度，減小了輸出氫氣的濕度，延長電解池的壽命。減少了用戶使用過程中的維護量。
♦ 空氣發生器
目前市場上為氣相色譜儀配套的空氣發生器，其壓縮機主要以冰箱壓縮機為主，另外就是采用擺動活塞式的壓縮機，擺動活塞式壓縮機又分為進口和國產。
冰箱壓縮機價格低廉、但是壓縮后的氣體含油，所以需要經過活性炭脫油。另外由于冰箱壓縮機一般需要閉環運行。但是在色譜儀空氣發生器上使用時，是開環使用，這樣當空氣輸出流量很大時，潤滑油隨工作溫度的升高蒸發很快，壓縮機會由于缺少潤滑油而損壞。
擺動活塞式壓縮機的活塞是無油潤滑，產氣量大，即使系統出現漏氣也不會造成壓縮機的損壞，抗誤操作的能力強。通過合理安裝可以降低其工作噪音（55DBA）。工作的可靠性大大高于冰箱壓縮機式的空氣泵。
我公司現產的空氣泵包括以上的兩種方式，GA-3000AGA-2000BGA-5000BGA-10是擺動活塞式壓縮機。GA-2000AGA-5000A是冰箱壓縮機。
在氣體輸出系統，我們使用了高精度的穩壓閥，而且是兩極穩壓。從而使壓縮機啟動時氣流的波動減到更小。

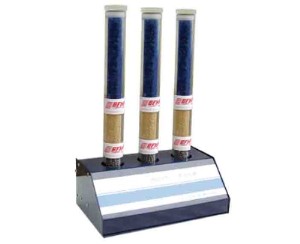

♦ 氣體發生器的干燥過濾裝置
下面談?wù)剼怏w發生器上的干燥過濾器，無論是分體的發生器還是組合的發生器，都需要對輸出的氣體進行干燥凈化，即除濕除烴（或者除油）等?，F(xiàn)有的除濕除烴方法基本都采用吸附劑吸附法，吸附劑大體都采用變色硅膠、分子篩和活性炭。由于使用變色硅膠除濕，需要定期觀察硅膠的變色程度，采用透明的有機玻璃材料或者碳酸脂成為首選，不銹鋼管由于不能隨時觀察硅膠的顏色不太適用。
過濾管的安裝樣式
1）吊裝式：凈化管的進氣口和出氣口都分布在機器的頂部，出管口向下，從電解池或者壓縮機過來的氣體首先從端蓋中間的進氣口向下通過內襯芯管進入干燥劑底部，然后經過吸附劑的過濾后再從向上返回到端蓋周邊的出氣口，從而保證氣體經過有效的過濾后再輸出。
2）立裝式：凈化管的進氣和出氣口都在機器底部、開口向上，從電解池或者壓縮機過來的氣體首先從端蓋中間的進氣口向上通過內襯芯管進入干燥劑頂部，然后經過吸附劑的過濾后再從向下返回到端蓋周邊的出氣口。采用不銹鋼材料的干燥器，通常會在不銹鋼管內增設一個內襯有機玻璃襯管。
由于受工作原理的限制，氮?dú)獍l(fā)生器和氫氣發生器電解池出來的氣體濕度都比較大，當氣體經電解池后或多或少都會有水汽凝結成水珠、采用立裝方式固定干燥器，液滴由于重力的作用，可能會在更換過濾器時滴入出氣口，進入色譜儀的管道，造成管路系統的污染。吊裝方式基本避免了以上的問題。我單位現有的干燥過濾器完全采用吊裝方式。
有些廠家為了降低電解分離池輸出氣體的濕度，在電解池和凈化管之間加裝了汽水分離器，由于分離器內的過濾材料多為燒結的粉末金屬材料，電解池輸出的未干燥氣體為堿性氣體，堿性氣體會腐蝕分離器內的過濾片甚至造成堵塞，影響發生器的正常使用，極端情況可能會由于堵塞造成壓力過高引起爆炸，希望用戶使用時一定注意。
