一體機分析儀對天然氣組分的測定

方案:

分析項目

天然氣組分測定

序號

名 稱

    性能描述

數量

一、GC-17B

主機

參數

品牌/產地

1

顯示

12寸觸摸屏工控電腦內置win7系統  WiFi

譜析/滕州

1

檢測器

熱導檢測器(TCD

1)靈敏度:s≥8000mv.ml/mg()

2)基線漂移:≤0.05mv/30min

3)噪聲 ≤0.015mv

自動加橋流/斷氣保護

進樣器

氣體十通閥

1

色譜分析柱

不銹鋼填充柱       規格:10m*3mm

2

工作站

N2000工作站

1

備品備件

5#取樣球膽 進樣墊、密封膠帽、氣路管等

隨機贈送

1

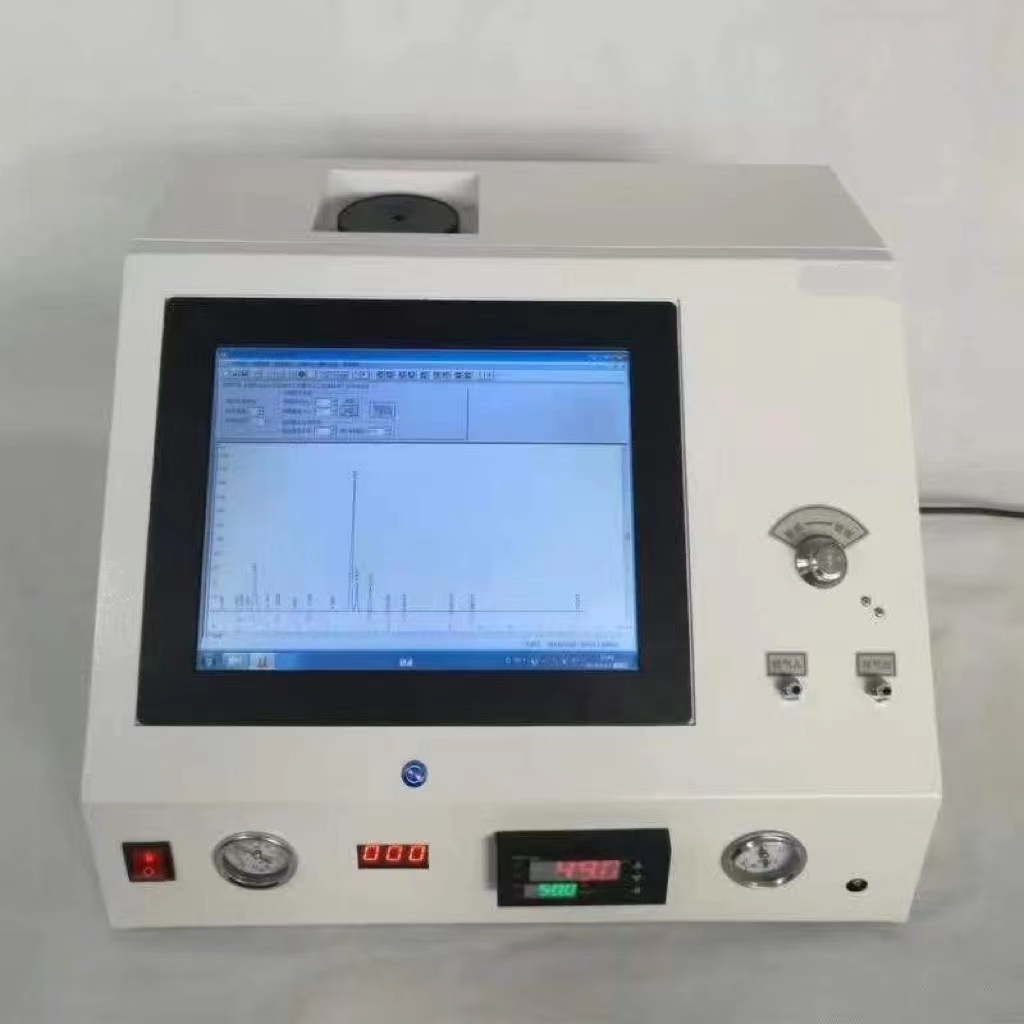

 儀器簡介:

天然氣組分的測定(一體機分析儀)-色譜儀_氣相色譜儀_液相色譜儀-滕州市惠譜分析儀器有限公司

一、儀器分析原理:

   用帶有熱導檢測器的氣相色譜儀,由十通閥進樣通過分析專用柱將試樣中各組分分離,通過和儀器連接在一起的工作站將信號轉換成數字信號,在工作站上面顯示各組分含量結果。

二、主要技術指標:

1、基本誤差: ±0.5%F.S±1個字

2、冷端補償誤差:≤±2.0

3、采樣周期:  0.5

4、控制周期: 繼電器輸出時的控制周期為2120秒可調,其它為2秒。

5、繼電器觸點輸出: AC220V/5A(阻性負載)或AC220V/0.3A(感性負載)

6、驅動固態繼電器信號輸出:驅動電流≥15mA,電壓≥9V

7、驅動可控硅脈沖輸出:幅度≥3V,寬度≥40us的移相或過零觸發脈沖

8、連續PID調節模擬量輸出: 010mA(負載500±200Ω),   420mA(負載250±100Ω),  05V(負載≥100kΩ),
1
5V(負載≥100kΩ)

9、工作電源:AC85V242V(開關電源),
50/60Hz
,或其它特殊定貨

 10、工作環境:溫度050.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所

 11、檢測器:熱導檢測器(TCD):

     靈敏度:S10000mv.mlmg(正十六烷)

     動態范圍:≥106

     基線噪聲:≤20uV(載氣為99.999的氫氣)

三、儀器特點

1、內置12寸工控電腦 預裝win7 wifi

2、內置高純氫氣發生器 純度99.999% 流量150ml/min

3、內置雙熱導檢測器 雙柱同時快速分析天然氣
1-5

提供省級以上計量證書。

 儀器尺寸:320mm*320mm*300mm(**)

儀器重量:20kg
